變頻增壓供水系統的工作原理

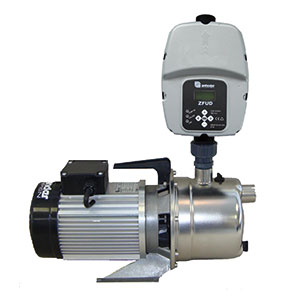

　　由水泵的性能可知，改變電機的轉速，可以改變水泵出水流量和壓力的特性關系。電機轉速的改變，通過改變電源頻率較為方便，這種調節頻率的設備稱為變頻器。利用變頻器及時調整水泵運行速度來滿足用水量的變化，并達到節能的目的。該設備稱為變頻調速供水設備。

　　該設備采用可編程控制器控制變頻調速裝置，具有控制水泵恒壓和變壓供水的功能。通過安裝在水泵出水管上的遠傳壓力表，把出水壓力變成0～5V的模擬信號，經前置放大、多路切換、A/D變換成數字信號，送入微機。經微機運算并給定參量進行比較，得出一調節參量，經由D/A變換把這一調節參量送給VVVF控制其輸出頻率變化。用戶需水量與頻率的變化成正比關系。用水多時，頻率提高，水泵電機轉速加快;反之頻率低，水泵電機處于低速狀態，既保證用戶用水又節省電能。
